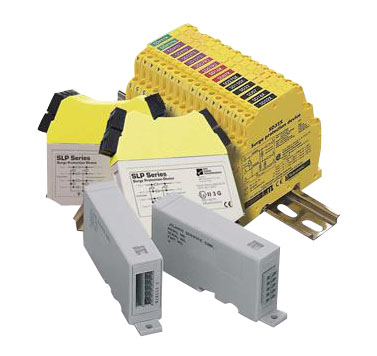

MTL浪涌技術設計和制造廣泛的保護解決方案，為您的系統電涌保護要求。我們提供了豐富的超過50年的經驗，浪涌保護器行業。






1、安全柵應安裝在非危險場所。

2、安全柵通往現場(危險場所)的軟銅導線截面積必須大于0.5mm²。

3、連接導線的絕緣強度大于500V。

4、對安全柵進行單獨通電調試時，必須注意安全柵的型號、電源極性、電壓等級及安全柵外殼接線端上的標號。

5、嚴禁用兆歐表測試隔離安全柵端子之間的絕緣性。若要檢查系統線路絕緣性時，應先斷開全部安全柵接線，否則會引起內部器件損壞。

6、安全柵本安端(有藍色標記)和非本安端電路配線，不得接錯和混淆。本安導線宜選用藍色作為本安標記。本安導線和非本安導線在匯線槽中應分開鋪設，采用各自保護套管。安全柵的本安    側，不允許混淆有其它電源，包括其它本安電路的電源。

7、安全柵與一次儀表組成本安安全防爆系統時，必須經國家指定的防爆檢驗機構檢驗認可。PH系列安全柵安全柵由國家防爆電氣監督檢驗中心，給出的Co，Lo分布參數是相對與ⅡC級(氫氣級)的最大允許值對于ⅡB級環境可把該參數乘以3，對于ⅡA級環境可把該參數乘以8。傳輸線選用不同規格的電纜時，其本身的電纜參數應予高度重視，不得超過規定值。




浪涌保護器SDP參數
1、標稱電壓Un：被保護系統的額定電壓相符，在信息技術系統中此參數表明了應該選用的電涌保護器的類型，它標出交流或直流電壓的有效值。

2、額定電壓Uc：能長久施加在電涌保護器的指定端，而不引起保護器特性變化和激活保護元件的最大電壓有效值。

3、額定放電電流Isn：給電涌保護器施加波形為8/20μs的標準雷電波沖擊10次時，保護器所耐受的最大沖擊電流峰值。

4、最大放電電流Imax：給保護器施加波形為8/20μs的標準雷電波沖擊1次時，電涌保護器所耐受的最大沖擊電流峰值。

5、電壓保護級別Up：電涌保護器在下列測試中的最大值：1KV/μs斜率的跳火電壓；額定放電電流的殘壓。

6、響應時間tA：主要反應在保護器里的特殊保護元件的動作靈敏度、擊穿時間，在一定時間內變化取決于du/dt或di/dt的斜率。

7、數據傳輸速率Vs：表示在一秒內傳輸多少比特值，單位：bps；是數據傳輸系統中正確選用浪涌保護器的參考值，防雷器的數據傳輸速率取決于系統的傳輸方式。

8、插入損耗Ae：在給定頻率下電涌保護器插入前和插入后的電壓比率。

9、回波損耗Ar：表示前沿波在保護設備（反射點）被反射的比例，是直接衡量保護設備同系統阻抗是否兼容的參數。

10、最大縱向放電電流：指每線對地施加波形為8/20μs的標準雷電波沖擊1次時，浪涌保護器所耐受的最大沖擊電流峰值。

11、最大橫向放電電流：指線與線之間施加波形為8/20μs的標準雷電波沖擊1次時，浪涌保護器所耐受的最大沖擊電流峰值。

12、在線阻抗：指在標稱電壓Un下流經保護器的回路阻抗和感抗的和。通常稱為“系統阻抗”。

13、峰值放電電流：分兩種：額定放電電流Isn和最大放電電流Imax。

14、漏電流：指在75或80標稱電壓Un下流經保護器的直流電流。
